Монтаж систем автополива под ключ

Это особая форма орошения, которая благодаря точному и целенаправленному распределению воды к растениям экономит воду и удобрения, а также снижает возможное испарение воды во время процесса орошения.

Благодаря правильному размещению поливалок и элементов капельного орошения или другого типа микроорошения эффективность полива значительно повысится. При целевом поливе снижается рост грибковых заболеваний на растении (отсутствует переувлажнение листьев). Вода достигает грядок, клумб и деревьев в ночное и раннее утренние часы, тем самым уменьшается ее испарение.

Область применения

Поскольку капельные линии могут покрывать даже очень большие площади, такую систему рекомендуется использовать для сельскохозяйственных земель. Это хороший способ поливать такие растения, как клубника, черника или фруктовые деревья. Установка позволяет полностью контролировать количество воды, поступающей в растение, поэтому не нужно беспокоиться о чрезмерном увлажнении почвы, которое может привести к гниению. Это важный аспект, который может повлиять на качество урожая.

Капельный полив также идеально подходит для садов. Дождевальный шланг отлично поливает цветы и живую изгородь. Эта система подходит для растений, высаженных в контейнеры. Интересно, что решение все чаще встречается в теплицах.

Не рекомендуется использовать систему капельного полива для газонов. В этом случае лучше сделать ставку на традиционную линию автополива с опрыскивателями.

Линия без компенсации давления благодаря наличию выходов на уменьшенных расстояниях используется на хорошо дренируемых почвах, с большим содержанием песка. Капельная система подходит для виноградников, питомников и теплиц, а также для всех ситуаций, требующих минимальных изменений потока.

Линия с компенсацией давления используется для полива фруктовых садов и многолетних культур, она подходит для наклонных участков и неровного рельефа. Особая конструкция капельницы позволяет эффективно компенсировать давление в очень широком диапазоне и обеспечивать однородность полива.

Устройство

Капельный автополив представляет собой сложное оборудование, которое имеет свой собственный мозг — блок управления, сердце — насос / водопровод, вода подается в систему с помощью электромагнитных клапанов, а сам полив обеспечивается отдельными опрыскивателями или капельницами, расположенными по адресу: конец системы.

Все компоненты от подключения к источнику воды (кроме блока управления) расположены ниже поверхности земли и никоим образом не ограничивают хозяев приусадебных участков. Их нельзя даже повредить или украсть.

Оросительная вода проходит по поливочному трубопроводу от источника воды, которым может быть вода из колодца, скважины, накопительного отстойника или водопровода, к конечным элементам системы, равномерно распределяющим ее по лужайке, клумбе или огороду. Все это распределение управляется автоматически с блока поливочного управления.

Компоненты капельного орошения:

• поточные капельницы;
• концевые капельницы;
• оросительные форсунки;
• форсунки тумана или туманообразователи;
• смеситель удобрений — ставится в начале системы;
• поддоны — это элементы, закрепленные на капельной линии, которые расположены рядом с растениями;
• таймер — для возможности установки времени, частоты и продолжительности полива;
• датчики почвы — автоматические системы оценки влажности почвы.

Капельная линия — это шланг или специальная капельная лента. Поливальные шланги доступны со специальными самозакрывающимися поддонами для скрытого монтажа под землей или в простой конструкции для прокладки над землей.

Капельные форсунки выпускают воду, согласно своему названию, по капле. Они могут быть прикреплены или вставлены в конец или где-нибудь в середине шланга, в зависимости от типа системы. Чтобы форсунки не забивались, перед шлангом необходимо установить фильтрующий элемент.

Фильтр для воды — неотъемлемая часть капельной системы. Удаляет грязь и предотвращает сбои при установке. Базовое устройство, которое подвешивается между водопроводным краном и линией, фильтрует воду, чтобы защитить маленькие форсунки от загрязнения. Кроме того, он также снижает давление воды. Вода не испарится так быстро и не будет стекать прямо в землю. При автополиве почва не вымывается, а листья и цветы остаются сухими.

Отдельные трубы соединяются вместе с помощью муфт; трубы и, следовательно, части устройства могут быть временно закрыты с помощью запорной арматуры. Доступны переходные муфты для соединения шлангов разного диаметра друг с другом. Заглушка вставляется в конце.

Материал шланга намеренно пористый, так что постоянно выделяются мелкие капли, которые поддерживают постоянную влажность земли в непосредственной близости от растений.

Типы капельных шлангов

Чаще всего используются шланги, которые устанавливаются на поверхности — они просто проходят по орошаемой площади. Если поверхность ровная, то используются шланги без компенсации давления.

Если у вас цветник или живая изгородь на склоне, то необходимо использовать капельный шланг с компенсацией давления, который обеспечит равномерное орошение клумбы по всей длине склона.

Особый вид капельных шлангов — это шланги с защитой от роста корней. Они используются для подпочвенного орошения, особенно для полива деревьев или газонов на узких участках, где орошение обычными дождевателями затруднен.

Монтаж системы капельного полива

Для правильного проектирования и монтажа автополива своими руками, в первую очередь, необходимо знать, какой источник воды будет обеспечивать систему орошения. Его выбор — краеугольный камень любой оросительной системы. Затем, исходя из параметров источника воды, мы можем выбрать отдельные компоненты.

Пошаговая инструкция

Вот несколько простых шагов, которые позволят вам профессионально установить ирригационную систему:

1. Расположите все части вокруг сада в точном соответствии с планом. Начните с самого начала вашей оросительной системы.

   Совет: Если перед установкой развернуть трубы и дать полежать на солнышке час-два, они будут легче гнуться.

2. Отрежьте трубы до нужной длины в соответствии с планом. Будьте осторожны, чтобы в них не попала почва. При необходимости отполируйте заусенцы, чтобы удалить неровные края.
3. Теперь соедините отдельные элементы. Вставьте трубы примерно на 6 см в соединительные муфты. Это создает водонепроницаемое соединение.

   Внимание: примерно на расстоянии 4 см есть уплотнительное кольцо. На этом месте пожалуйста, вставьте трубку еще глубже в отверстие.

4. Установите направление распыления, сектор и радиус действия разбрызгивателя.

   Важно! Теперь убедитесь, что ваша система орошения герметична.

   Выполните пробный запуск и проверьте систему перед вы установите ее под землей. Если ирригационная система водонепроницаема, переходите к следующему пункту. Если она не герметична, убедитесь, что трубы вставлены в муфты до упора.
5. Лопатой выкопайте глубокие V-образные каналы примерно 20–25 см. Осторожно удалите травяной дерн и отложите его в сторону. Удалите из каналов все камни.

   Совет: перед установкой полива покосите и полейте газон. Тогда копать будет проще.

6. Уложите спринклерные кабели и кабели компонентов в траншее.
7. Сливные клапаны должны устанавливаться в самых низких местах. система. На склонах не должно быть разницы по высоте между сливными клапанами, разница между уровнями не должна превышать 2 м. При необходимости установить на откосах несколько сливных клапанов.
8. Для улучшения дренажа и защиты сливного клапана снизу на дне канавы разместите гравийную подушку (мытый крупный гравий, примерно 20 × 20 × 20 см).
9. Перед установкой сливных клапанов промойте систему до удаления всех примесей, которые могли проникнуть в него во время установки. Как только после полива давление воды упадет ниже уровня полива 0,2 бар, сливные клапаны открываются и сливаются автоматически вода из труб.
10. Теперь снова уложите почву в траншеи, закройте травяным дерном и хорошенько его утрамбуйте. Если полить почву и дерн, все будет расти быстрее и через две-три недели после установки никаких следов монтажа не останется.

Общие правила монтажа

Прокладка кабеля

Заземленные кабели используются для подключения блока управления к электромагнитным клапанам и датчикам. Сечение жил зависит от длины кабельного канала. Количество жил отдельных кабелей зависит от количества подключенных электромагнитных клапанов в одной группе. Электроустановка проходит параллельно пластиковой трубе в одной канавке.

Для повышения устойчивости к возможным механическим повреждениям кабели можно продеть в гибкие полиэтиленовые протекторы.

Установка капельниц и опрыскивателей

Распылители поставляются с разными размерами присоединительных размеров. Самый распространенный способ подсоединения опрыскивателя — снизу с помощью колена с резьбой. Присоединение к секционной трубе чаще всего выполняется через соединительные муфты.

Установка блока управления

Блоки управления обычно крепятся к стене винтами через отверстия в задней части блока управления или с помощью съемных креплений.

Блоки с внешним трансформатором нельзя размещать на открытом воздухе или во влажной среде по соображениям безопасности.

Блоки управления со встроенным внутренним трансформатором предназначены для установки внутри помещений и на открытом воздухе под крышей.

Ввод в эксплуатацию

Сначала мы проверяем все распылители, капельницы, форсунки, настройку отдельных секций. После регулировки всех опрыскивателей на секциях выполните тестовое программирование агрегата.

Вы сможете достичь действительно оптимальной программы полива только после нескольких недель мониторинга, корректировки и расчета индивидуальных значений времени в зависимости от характера посадки и потребностей в воде, проницаемости почвы, воздействия ветра и т. д.

О чем подумать перед установкой системы автополива

Перед монтажом автоматической системы полива хорошо подумать и сделать несколько шагов уже на этапе проектирования, если его будущей частью будет система автоматического капельного полива. Тогда мы избежим ненужных проблем с дополнительным добавлением ирригационной системы в места, где это не было запланировано ранее и где не производилась подготовка.

Выбор источника воды

Оценка возможного источника воды должна быть в начале любого планирования схемы системы орошения. Водопроводная вода, колодцы, реки или ручьи или дождевая вода из отстойника могут использоваться для автоматической системы капельного орошения.

Также возможно комбинировать несколько разных источников, что напрямую необходимо при использовании дождевой воды. В случае ирригационных систем, источником которых будет вода из колодца, дождевая вода или вода из водотока, насосная станция должна быть спроектирована соответствующим образом. При проектировании насоса нельзя забывать и о производительности источника воды. В целом можно сказать, что необходимыми параметрами для участков до 1000 м2 являются:

• присоединительные размеры минимум 2,5 см;
• расход 0,75 - 1 л / с (2,7 - 3,6 м 3 / час);
• давление 0,35 - 0,45 МПа (3,5 - 4,5 бар).

Метод выбора источника воды всегда зависит от местных условий, урожайности, требований к давлению и количества перекачиваемой воды, чистоты воды, протяженности оросительной системы и т. д. внутренний трубопровод

При подключении источника воды к водопроводу в здании или в шахте водосчетчика необходимо ознакомиться с составными частями основного узла и их размерами. Кроме того, необходимо заранее определить количество, размер и расположение проходов от точки подключения к орошаемой площади.

Напорный бак с выключателем желательно располагать в техническом помещении или подвале, то есть в сухом месте.

При установке основных узлов и других необходимых компонентов внутри зданий избегайте использования пластиковой арматуры, по возможности используйте латунную арматуру, более стойкую к давлению.

Достаточная влажность — необходимое условие для выращивания любых растений. Уличные растения могут получать достаточно воды естественным путем, растения в теплицах зависят от искусственного орошения. Он должен быть не только достаточным, но и регулярным. При этом расход воды очень быстро увеличивается. Каковы способы и типы орошения и возможности экономии? Как упростить полив теплицы?

В качестве автополива для теплиц используется капельное орошение. Его еще называют микроорошением. Вода в теплицах до растений попадает только в необходимом количестве. Ее подают по трубе, на конце которой расположены оросители, капельницы и тому подобное.

Достоинством капельных систем является постепенное дозирование полива, растения получают максимальную дозу 10 литров в течение часа. Капельница имеет конструкцию, адаптированную таким образом, чтобы уровень нагнетания был чуть выше нуля. Это достигается за счет снижения напора воды в конструкции устройства. Выходы очень маленькие, если вода плохая, они могут забиться.

Полив в теплице требует установки капельных труб. Они могут быть на поверхности или в почве. В них через определенные промежутки помещаются цилиндрические капельницы, которые так же как и капельные линии должны быть оборудованы фильтрацией, в идеале двухступенчатой.

Ирригаторы аналогичны капельному поливу в теплице, они образуют водяной туман и разбрызгивают воду кругами или прямоугольными контурами. У оросителей нет таких высоких требований к качеству воды, достаточно одноступенчатого фильтра.

Что вам даст капельный полив в теплице?

При правильном использовании автоматический полив теплицы оказывает большое влияние на дальнейший рост, качество растений и урожайность.

Автоматический полив теплицы будет означать:

• равномерное распределение воды в соответствии с потребностями растений;
• возможность настроек, связанных со значительной экономией времени и воды;
• необходимость сборки и настройки специалистом;
• более высокая цена на приобретение системы.

Если вы не доверяете монтаж автополива теплицы профессиональной компании, вы можете воспользоваться одним из наборов для полива, который можно заказать в интернет магазине с доставкой по всей России, и установить его самостоятельно. Такие наборы состоят из распределительных труб и шлангов, различных фитингов, основного устройства с фильтром, регуляторов, держателей и других вспомогательных средств, необходимых для установки.

При автоматическом поливе в теплице таймер открывает прибор в установленное время, а затем снова перекрывает подачу воды. На растениях есть датчик, который отслеживает влажность почвы и помогает часам выбрать оптимальную настройку клапана.

Единственная проблема может заключаться в добавлении воды в систему. Пополнение воды может производиться из водопровода с помощью поплавковых клапанов или из других резервуаров, расположенных на более высоком месте.

Правильная конструкция оросительной системы — важнейшее условие правильного функционирования любой системы полива. Даже самые лучшие компоненты не обеспечат хорошего полива, если система плохо спроектирована. Поэтому к проектированию полива с дождевателями или спринклерами лучше не приступать самостоятельно, а получить консультацию специалистов.

Отличия устройства системы с дождевателями от капельного полива

В чём же заключается отличие систем автоматического полива?

Капельный полив:

• увлажняет корневую систему;
• капельницы углублены в землю;
• подойдет для орошения грядок с ягодами и овощами.

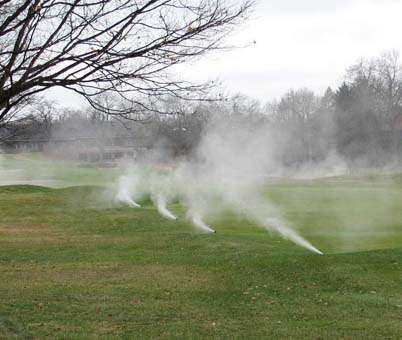

Система с дождевателями:

• дождеватели или спринклеры, которые периодически выдвигаются на определённую высоту;
• разбрызгивает воду под высоким давлением;
• в основном применяется для поддержания газонов в зелёном состоянии.

Нюансы монтажа автополива с дождевателями

Наиболее частая ошибка при монтаже опрыскивателей — игнорирование принципа достаточного перекрытия площадей соседними опрыскивателями.

Всегда необходимо соблюдать основное правило: расстояние между дождевателями равно их опрыскиванию! Таким образом достигается максимальная равномерность опрыскивания — орошения. Нет образования сухих или переувлажненных мест.

Размещая дождеватели на орошаемой земле, мы идем сначала от углов участка, затем по бокам и наконец, при необходимости, к центру участка. Если на участке есть препятствия, опрыскиватели размещаем от препятствий на расстоянии не менее половины их опрыскивания.

Выбор типа распылителя и форсунки зависит от длины распыления и свойств орошаемой площади. Для небольших площадей (до 5,5 м) мы разрабатываем опрыскиватели, для больших площадей — роторные опрыскиватели. Роторные опрыскиватели подходят для работы на склонах благодаря тонкой струе и меньшему количеству осадков. Еще одно преимущество в том, что их нежная струя воды не повреждает отдельно стоящие деревья и кустарники.

Расход воды на секцию определяется суммой потоков через отдельные форсунки. Все секции должны иметь одинаковый или одинаковый расход воды, особенно для системы с дождевателями.

В этом разделе перечислены некоторые нюансы и ошибки, которых следует избегать каждому, кто устанавливает систему полива на даче. Если у вас недостаточно опыта, рекомендуем обратиться в опытную монтажную компанию, которая выпонит установку автополива под ключ.

Наиболее частые ошибки

• Размеры отдельных секций слишком велики и не соответствуют мощности источника воды на вашей даче.
  Следовательно, опрыскиватели не выдвигаются полностью, не имеют хорошего распределения воды и, следовательно, не орошают намеченную площадь.
  Мощность источника всегда должна быть проверена заранее, а потоки через секции должны быть рассчитаны. Садового смесителя на фасаде обычно недостаточно. Самый распространенный размер трубы подачи — 32 мм.
  Распылители расположены далеко друг от друга и, следовательно, не обеспечивают взаимного перекрытия орошения. Недостаточно расположить распылители так, чтобы они соприкасались друг с другом при распылении, но они также должны в достаточной степени перекрывать друг друга. Желательно выполнить тщательный расчет, чтобы каждый из распылителей достигал соседнего распылителя путем его распыления. Правильное размещение опрыскивателей — залог успеха. Это касается любых участков, не только дачных.
• В одной секции объединены разные типы опрыскивателей.
  В этом случае полив дачи становится значительно неравномерным. Например, веерные роторы и статические дождеватели и не должны работать вместе в одной секции. Выдвижные опрыскиватели на склоне участка дачи не оборудованы обратными клапанами от протечек воды. Вблизи низкорасположенных опрыскивателей после полива образуются нежелательные лужи. Система также частично осушается и «разбрызгивается» при повторном поливе во время следующего цикла.
• На линии подачи не установлен фильтр или фильтр недостаточен.
  Форсунки забиваются, что снижает качество полива и срок службы системы. Минимальная требуемая тонкость фильтра для водопроводной воды составляет 75 мкм, для колодезной воды - 100 мкм, при этом обычно достаточно сита или пластинчатого фильтра.
  Для источников воды на дачных участках с повышенным содержанием механических примесей (дождевая вода, резервуары для технической воды и т. д.) особенно подходят пластинчатые (дисковые) фильтры с большой площадью фильтрации или, что еще лучше, фильтрующие блоки с автоматической промывкой, которые можно найти и купить в России.
  Если это правило не соблюдается, существует риск очень частого засорения фильтра или повреждения фильтра и, как следствие, всей системы.
• Микроорошение не оснащено отдельным фильтром тонкой очистки 120-150 мкм.
  В результате сокращается срок службы автополива из-за засорения отдельных компонентов. Размеры труб на секциях или на главной разводке небольшие, а из-за большого требуемого расхода возникают большие потери давления. При разном давлении в начале и конце дачного участка полив происходит неравномерно.
